1 名词术语

通用手势信号——指各种类型的起重机在起重吊运中普遍适用的指挥手势。

专用手势信号——指具有特殊的起升、变幅、回转机构的起重机单独使用的指挥手势。

吊钩(包括吊环、电磁吸盘、抓斗等)——指空钩以及负有载荷的吊钩。

起重机“前进”或“后退”——“前进”指起重机向指挥人员开来；“后退”指起重机离开指挥人员。

前、后、左、右在指挥语言中，均以司机所在位置为基准。

音响符号：

“——”表示大于一秒钟的长声符号，

“●”表示小于一秒钟的短声符号。

“○”表示停顿的符号

2 指挥人员使用的信号

2.1 手势信号

2.1.1 通用手势信号

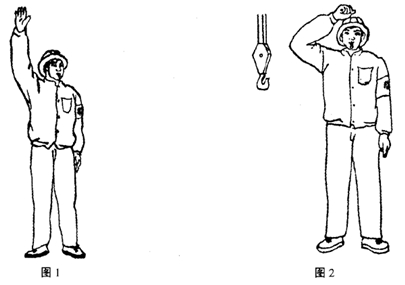

2.1.1.1 “预备”(注意)

手臂伸直，置于头上方，五指自然伸开，手心朝前保持不动(图1)。

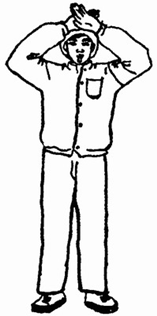

2.1.1.2 “要主钩”

单手自然握拳，置于头上，轻触头顶(图2)。

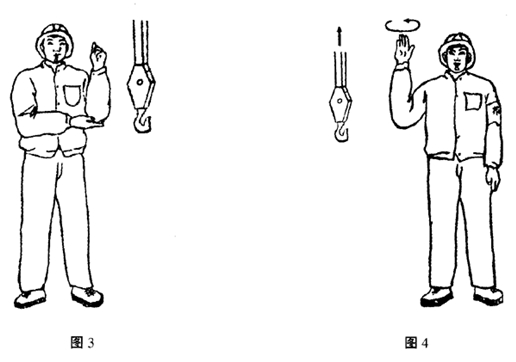

2.1.1.3 “要副钩”

一只手握拳，小臂向上不动，另一只手伸出，手心轻触前只手的肘关节(图3)。

2.1.1.4 “吊钩上升”

小臂向侧上方伸直，五指自然伸开，高于肩部，以腕部为轴转动(图4)。

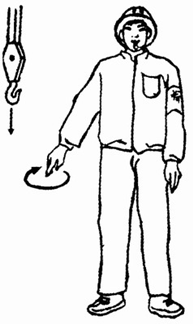

2.1.1.5 “吊钩下降”

手臂伸向侧前下方，与身体夹角约为30°，五指自然伸开，以腕部为轴转动(图5)。

    图5

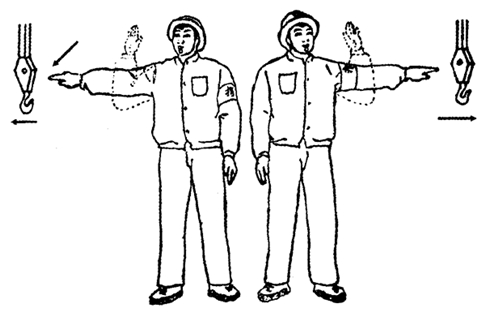

2.1.1.6 “吊钩水平移动”

小臂向侧上方伸直，五指并拢手心朝外，朝负载应运行的方向，向下挥动到与肩相平的位置(图6)。

图6

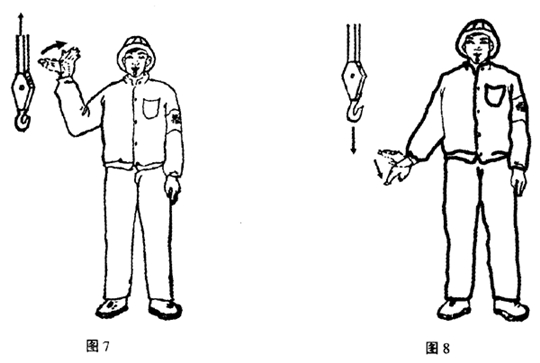

2.1.1.7 “吊钩微微上升”

小臂伸向侧前上方，手心朝上高于肩部，以腕部为轴，重复向上摆动手掌(图7)。

2.1.1.8 “吊钩微微下落”

手臂伸向侧前下方，与身体夹角约为30°，手心朝下，以腕部为轴，重复向下摆动手掌(图8)。

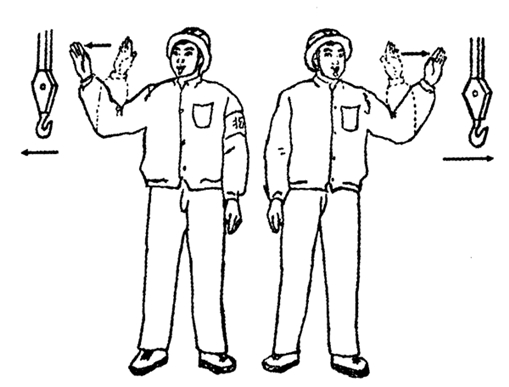

2.1.1.9 “吊钩水平微微移动”

小臂向侧上方自然伸出，五指并拢手心朝外，朝负载应运行的方向，重复做缓慢的水平运动(图9)。

图9

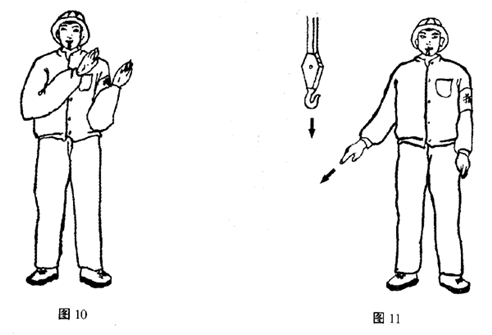

2.1.1.10 “微动范围”

双小臂曲起，伸向一侧，五指伸直，手心相对，其间距与负载所要移动的距离接近(图10)。

2.1.1.11 “指示降落方位”

五指伸直，指出负载应降落的位置(图11)。

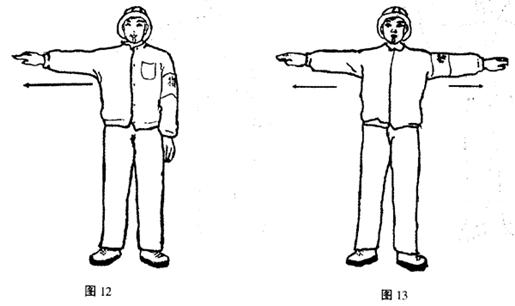

2.1.1.12 “停止”

小臂水平置于胸前，五指伸开，手心朝下，水平挥向一侧(图12)。

2.1.1.13 “紧急停止”

两小臂水平置于胸前，五指伸开，手心朝下，同时水平挥向两侧(图13)。

2.1.1.14 “工作结束”

双手五指伸开，在额前交叉(图14)。

图14

2.1.2 专用手势信号

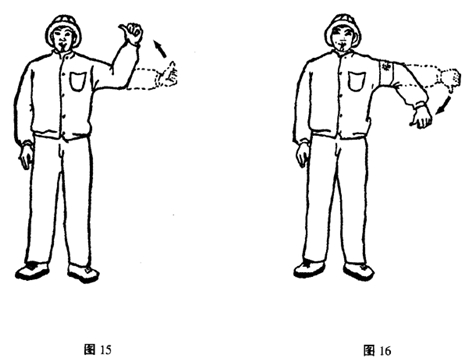

2.1.2.1 “升臂”

手臂向一侧水平伸直，拇指朝上，余指握拢，小臂向上摆动(图15)。

2.1.2.2 “降臂”

手臂向一侧水平伸直，拇指朝下，余指握拢，小臂向下摆动(图16)。

2.1.2.3 “转臂”

手臂水平伸直，指向应转臂的方向，拇指伸出，余指握拢，以腕部为轴转动(图17)。

图17

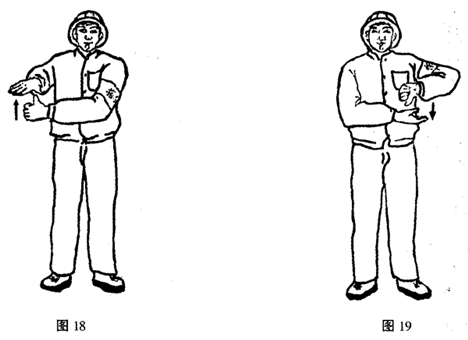

2.1.2.4 “微微伸臂”

一只小臂置于胸前一侧，五指伸直，手心朝下，保寺不动。另一手的拇指对着前手手心，余指握拢，做上下移动(图18)。

2.1.2.5 “微微降臂”

一只小臂置于胸前的一侧，五指伸直，手心朝上，保持不动，另一只手的拇指对着前手心，余指握拢，做上下移动(图19)。

2.1.2.6 “微微转臂”
